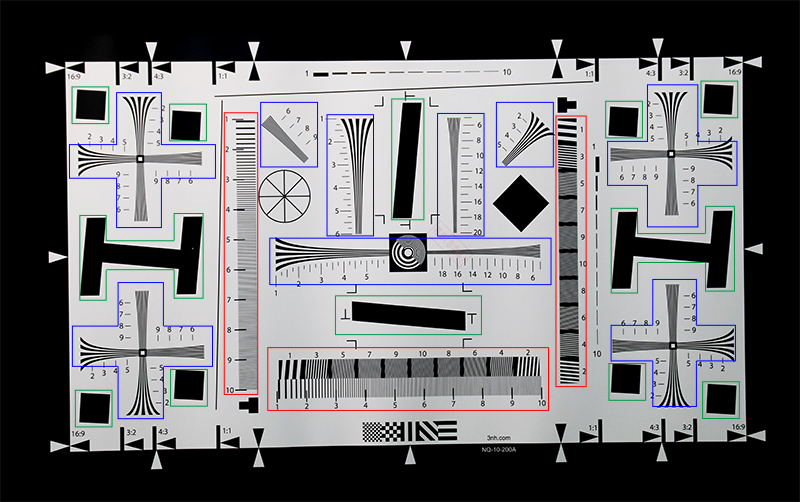

ISO攝像頭分辨率圖卡遵照ISO-12233:2000標準制作。光楔圖測試分辨率100到2000線每圖像像高。

工藝分為兩種：照像或噴墨打印

可選尺寸

0.5X : 10cmX17.8cm

1X: 20cmX35.6cm

2X: 40X71.1cm

4X: 80X142.2cm

8X: 160X284.4cm

適用范圍

ISO12233標準適用于民用靜止照片數碼相機以下簡稱(DSC)，手機，監控攝像機等圖像、視頻采集設備的清晰度分析。在產品目錄等中記載靜止照片的分辨率時，有些產品采用此標準規定的測量方法。

引用標準及文件

在本標準中引用下列標準，它們將購成本標準規定的一部分。這些引用標準都適用其最新版本(含追加內容)。

ISO12233：2000 Photography-Electronic still-picture cameras - resolutionmeasurements

ISO7589：2002 Photography–Illuminants forsensitometry-Speccificationsfordaylight,incandescent tungsten and printer

術語及定義

a)?分辨率resolution

除鋸齒外，可分辨精細圖案的極限。以畫面每單位高度的條數來表示。

b)?鋸齒aliasing

采樣頻率小于圖像信號最高頻率的2倍時，在采樣頻率的高次諧波附近會產生帶波重疊的噪音。

ISO測試卡簡介

1. ISO12233分辨率測試卡

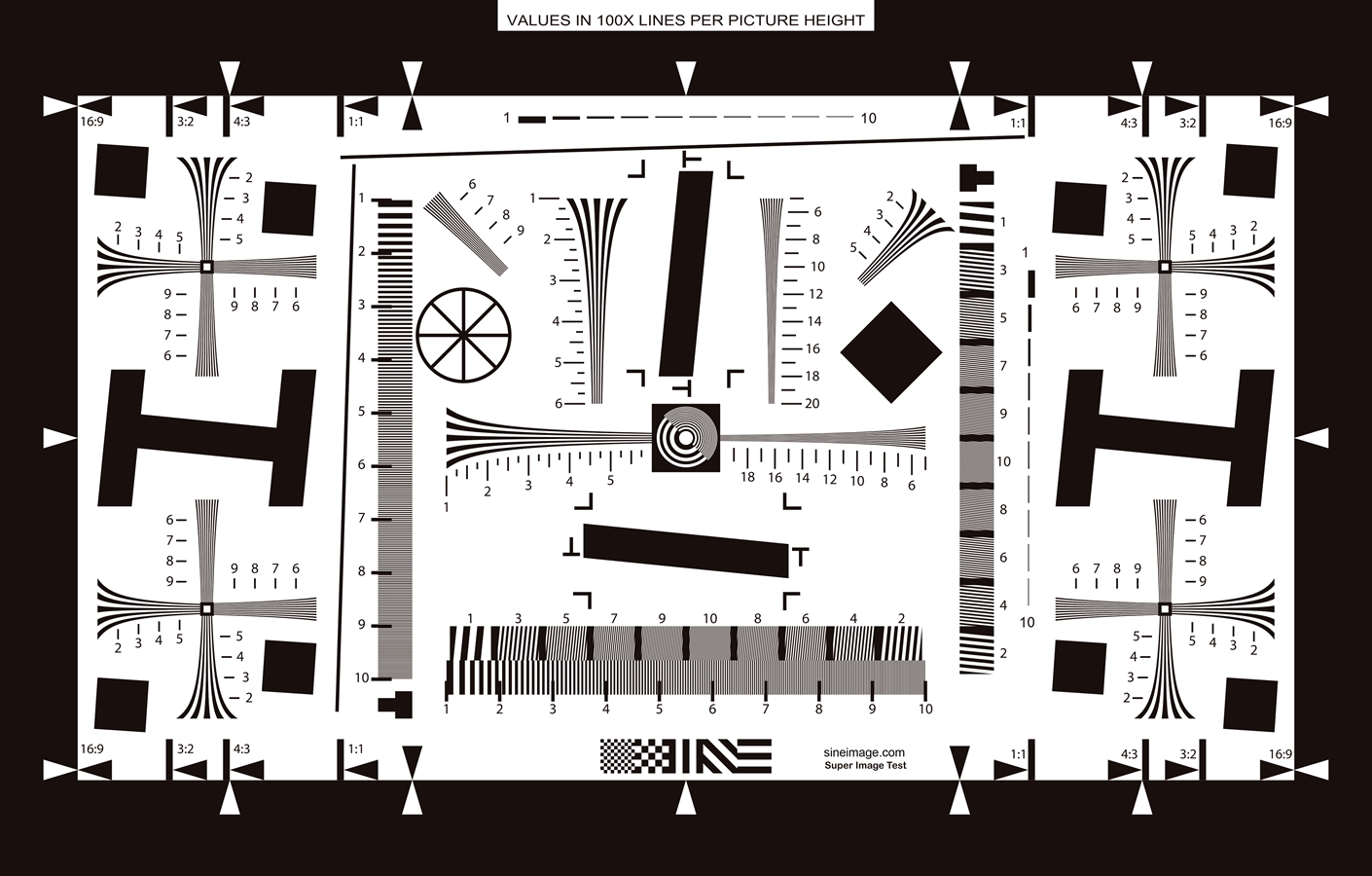

本標準以12233為基礎,測試圖表也直接利用ISO12233用圖表。ISO圖表中包含各種樣式，本標準(視覺分辨率)主要使用其中的水平方向J1、K1；垂直方向的J2、K2；傾斜45度方向的JD、KD等樣式。

使用ISO圖表時，不一定直接使用該圖表。也可以剪出必須的部分，并經過重新拼接排列后使用。

2. ISO圖表中所記載數字的含義

攝影時讓圖表的有效高度正好占滿畫面,圖案的數字*100即為畫面中每單位高度的條數.拍攝時不一定要讓有效高度占滿整個畫面,但此時需要進行標定.

3. ISO圖表以外的圖表

也可自己制作并使用與ISO圖表相同的圖表。此時必須滿足ISO12233中規定的如下事項。

a)?白底部分的反射率Rmax與大面積黑色部分的反射率Rmin之比為80>Rmax>Rmin>40。

b)?各個圖案的位置精度相對所規定位置為0.2mm(畫面高度的+-0.1%)。

c)?線寬為+-5%。

d)?雙曲線圖案K1、K2的最細部分(的白色部分和黑色部分)的反射率比Rmax/Rmin為18以上。但這僅為“推薦”水平(ISO12233的AnnexB)。

也可使用透過型圖表。此時上述項目的反射率應解釋成透過率。使用透過型圖表時，用擴散光進行照明。無論是反射型還是透過型，評估用圖案必須呈中性分光特性。

使用幫助

ISO12233分辨率測試卡包含了3種分辨率測試方式，如下所示：

1. SFR測試

2.?MTF測試（頻率線測試）

3.?TVLine測試（楔形線測試）

SFR測試必須用軟件測試，這里就不做過多的講解；頻率線測試用肉眼觀察即可。如下圖：

這里主要說明一下楔形線測試。

楔形線測試的優點：

1. 非常直觀，用肉眼就可以觀察；

2. 對測試要求相對SFR較低；

3. 數據覆蓋面大，比頻率線測試準確；

可以用軟件輔助測試，得到更為準確的數據。
