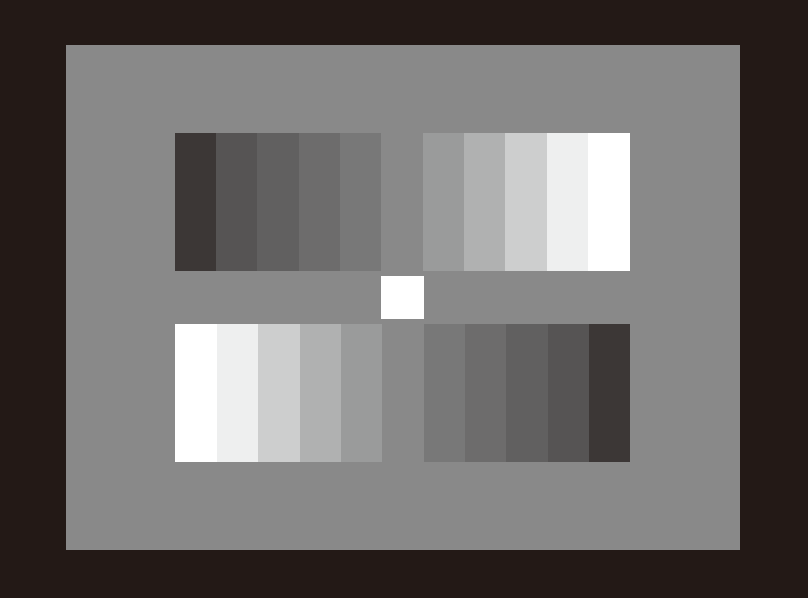

SineImage灰度測試卡簡介

灰度測試卡可以測試噪聲，動態范圍，對比度，曝光的準確性，鏡頭眩光等參數。該灰度測試卡配合臺式燈箱（請參考攝像頭測試標準光源箱）或者掛墻壁使用，用于各種攝像頭，相機等測試。

灰階參數表

兩個灰階條中間的白色區域的密度為D=0.05(反射率=89%)。

11階反射式灰階測試卡有種，(γ=1.0) 或 (γ=0.45)

以下(γ=1.0)是反射率及灰階密度值：

以下(γ=0.45)是反射率及灰階密度值：

使用推薦:

調整光圈直至最亮方塊在波形監控器達到100%視頻信號。用一個具有ITU?BT.709標準的最佳校正的攝像機，最黑方塊會達到10%的信號水平。

反射式測試卡的生產工藝允許的最大印刷密度是1.64。最黑灰階的目標值是1.70。因此最后灰階的距離會有稍微不同。

SineImage灰度測試卡有透射與反射式可選，有效圖像尺寸240*180mm? 240*135mm? 280*210mm? 280*157.5mm等等，亦可定制尺寸。
