灰階測試圖卡簡介

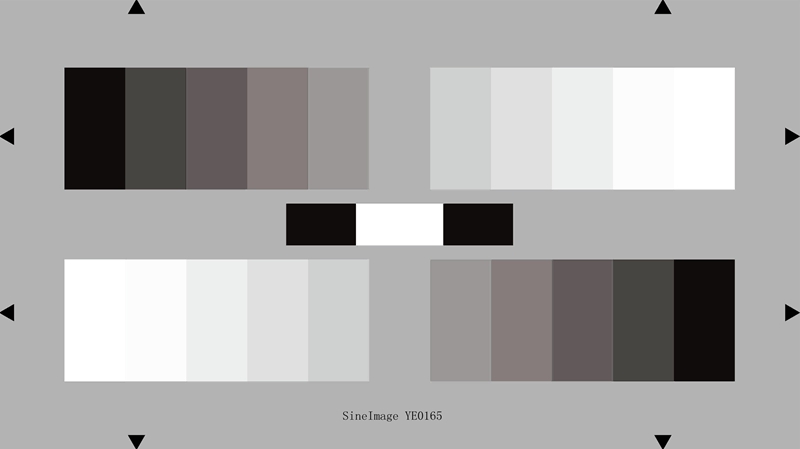

灰階測試圖卡YE0165設計用于評估16：9電子相機的半色調再現。兩個11度灰階條按相反的方向排列在灰色背景(D≈0.56)中，灰階條符合ITU BT.709標準。

根據BT.709標準，一個最佳伽瑪校正相機的輸出信號產生兩段逆流的線性步進信號?；译A的對比范圍是40:1。

11階灰階測試卡參數表

*反射式測試卡的生產工藝允許的最大印刷密度是1.64。最黑灰階的目標值是1.70。因此最后灰階的距離會有稍微不同。

兩個黑色方塊和一個白色方塊位于兩個灰階條中間，黑色方塊的密度為D＞3.0(緩解率＜0.1%)。白色方塊的密度為D=0.05(緩解率89.9%)。

灰階測試卡使用推薦

調整光圈直至最亮方塊在波形監控器達到100%視頻信號。用一個具有ITU BT.709標準的最佳校正的攝像機，最黑方塊會達到10%的信號水平。

當用此卡做0.45伽馬校正時，每一灰階的視頻信號水平會按照上表所列出的數據變化。
