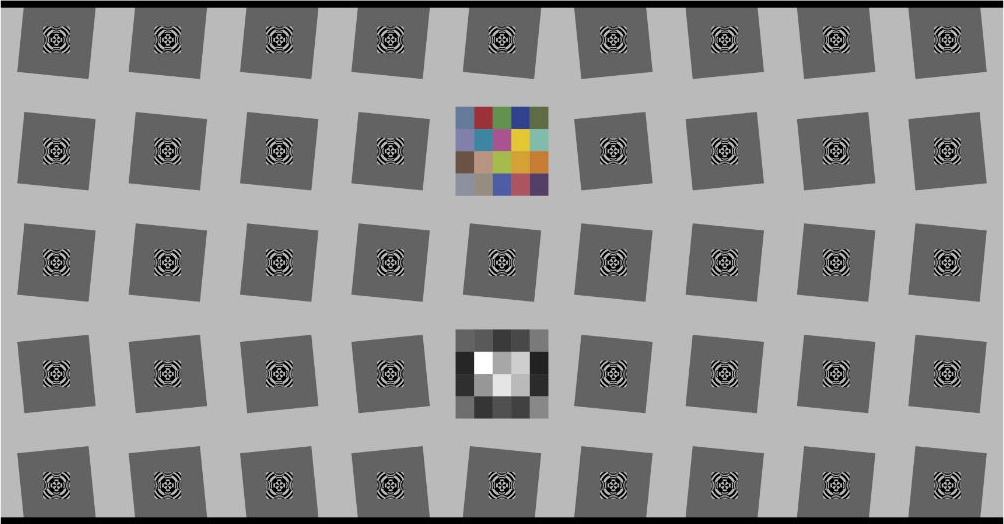

SFRPlus測試卡特點

???? 允分使用了圖卡上的所有空間，信息量大。相比之下，ISO舊款的分辨率測試卡的真實使用率只有10%，即可有10%的內容可用于數據化的分析。

???? 避免了高反差圖像導致的圖像階調溢出，使曝光寬容度更大，精度和重復性也更高。

???? 有助于分析信號處理的信息更多，例如銳化、降噪等。

???? 全自動圖像識別與定位：無需手動選擇分析區域，可全自動定位測試區域。

???? 支持多種尺寸和材料：從5X5cm到110X187cm，材料可以是無光、半光或背光材料，玻璃鍍鉻材料（用于小幅面高精度分析）。

SFRPlus測試卡可以與軟件Imatest中的SFRPlus模塊配合使用，可以分析以下參數

???? MTF清晰度/分辨率

????畸變和視場角

???? 噪點

???? ISO敏感度

???? 色彩精度

???橫向色差

???? Gmma和色調響應。

SFRPlus 測試卡可選項目

反差選擇

???? 10:1 和?2:1?反差可用于分析非線性信號響應

???? 10:1 僅一種反差有助分析整個取景范圍內的3D圖表分析

???? 4:1 反差與2014版的?ISO-12233標準相符合

介質類型?-半光澤 或 無光材料?

???? 無光紙，好處是有助減少反光，反光比較均勻，相對于啞光相紙的測試圖卡，鏡面反射很少。無光紙的測試卡MTF極值相對于啞光相紙的極限值要小一些。?

???? 啞光相紙，啞光相紙相對于無光紙的細節會更多一些，最大密度也更高。但由于其有較強的鏡面反光，通常不適用于廣角鏡頭的測試。

長寬比例的選擇

???? 5x9 個方塊的測試圖，比例適用于典型的3:2的單反相機和典型的16:9的HDTV格式的。

???? 5x7 個方塊的測試圖，比例適用于典型的卡片相機和手機，比例為4:3。

噴墨打印測試卡的分辨率

我們提供的所有噴墨打印的測試卡的分辨率通常接近MTF50值5 cycles/mm，因此當選擇測試圖卡的尺寸時，需要基于此而考慮。使用太小尺寸的測試卡去測試一個高分辨率的相機是不合適的，會降低成像系統的分辨率到測試卡的極限分辨率。因此需要考慮測試卡的尺寸要滿足最小的聚焦距離，分辨率要大于傳感器的分辨率。??

可選尺寸和有效分析區域?

對于1200萬像素以內的攝像頭，可以使用中等尺寸的測試卡。大尺寸的測試卡可以測試1200萬像素至2400萬像素的攝像頭，2400萬像素以上的攝像頭需要超大尺寸的測試卡。

SFRPlus 測試卡尺寸

SFRPlus 測試卡有效拍攝區域

圖卡的有效拍攝區域包括上下黑邊以外的部分空白區域，因為要讓SFRPlus測試模塊自動分析和定位測試區域，需要包括一部分空白。

色塊元素

色塊元素包括20個 色塊，可以用于分析色彩的還原，但需要選擇其測量數據做為參考數據。

預畸變選擇

帶有預畸變的測試圖卡可以用于分析廣角和魚眼鏡頭，并且可以調整不同的畸變水平。

我們不建議使用帶光澤的介質來測試廣角鏡頭或預畸變測試卡，因為容易產生反光。

?
